2024年11月09回目の更新

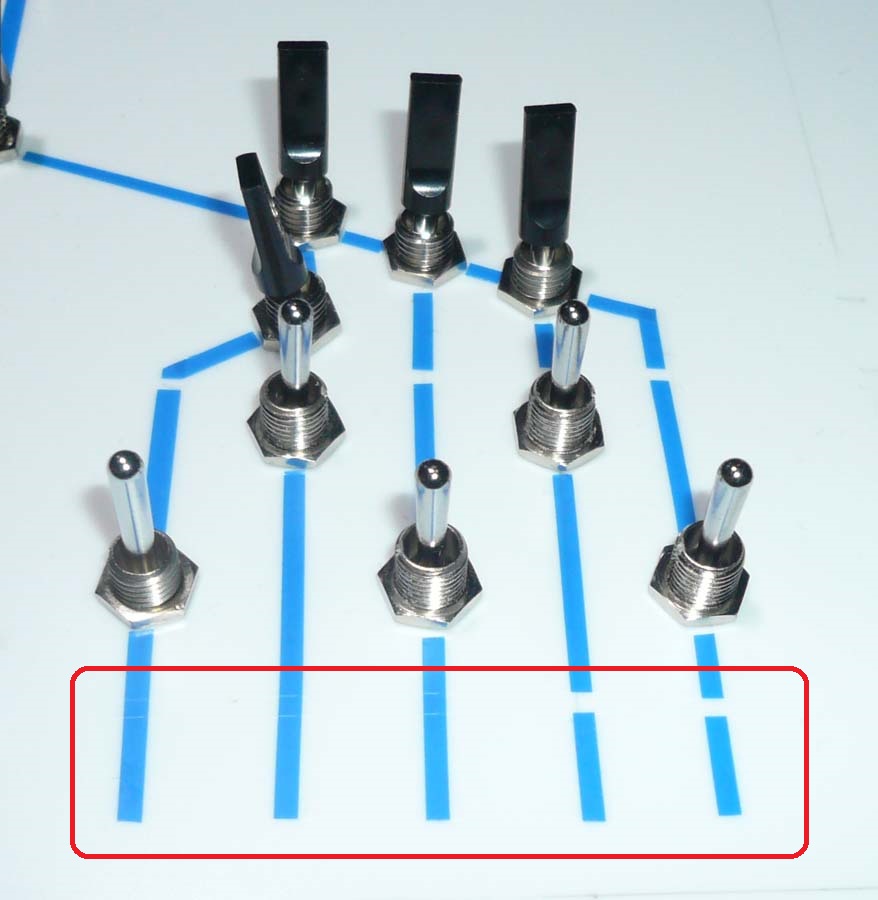

↓ コントロールパネル配線の続きです。隠しヤードですが、せっかく有効長がそこそこあるので、追加でギャップを入れることにしました。事前検討の不足を反省するところです。赤枠部分にトグルスイッチを追加していきます。
↓ こんな感じになりました。当初はトグルスイッチを横一列に取り付けるべく穴開けをしたのですが、スイッチ本位部分が干渉して縦向きでないと取付が出来ない状態になってしまい、改めて千鳥配置にして穴をあけ直しました。使わなくなった穴は白色の養生テープで隠すことにしたのですが、なんとか目立たないように細工できました。
↓ フィーダー母線の配線が終わりました。最後に導通確認したところ、２か所で導通不良が見つかり、追加で半田付けを行いました。
↓ 追加手配していたものが届きました。２０芯のフラットケーブルです。
↓ ５０芯のコネクタに半田付けして使用するので、２階部分の配線まで含めるとかなりの長さが必要になりそうでして、多少余るのを覚悟の上で１巻で手配しました。６１mです。
↓ 中途半端に長さを計算して、何度か追加手配するよりはよいかな、と考えました。端部はこのようにテープで止めてありました。
↓ 早速必要な長さを確認して、切り出しました。一方の端部はコネクタに半田付けしますので、半田メッキしておきます。リード線を押さえるのに使用している円形のものは、キハ80の水タンクの蓋だったりします。そこそこ重いので文鎮代わりに重宝しています。クリーム４号の色見本にもなるかな。
